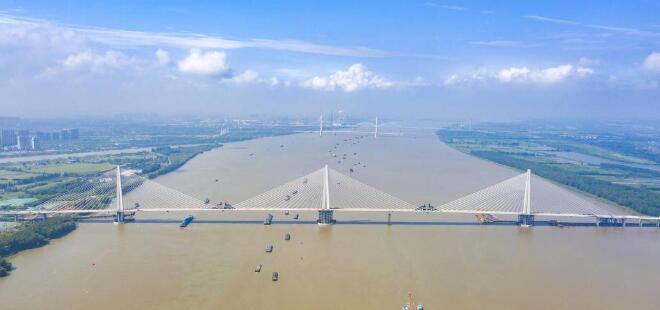

6月28日，在距南京長江大橋上游約13公里處，由南京市公共工程建設中心建設、中交二航局施工的世界首座鋼混組合索塔斜拉橋——南京長江五橋勝利合龍，離通車再進一步。

　　從半個世紀前舉國之力建大橋，到如今的五橋貫通，新工藝、新技術、新設備、新材料以及裝配化、智能化等“新基建”的運用，讓橋梁建設發生了顛覆式改變。

　　50層樓高的主塔半空“搭積木”

　　30個人完成了100人的工作量

　　南京五橋是205國道和312國道的過江通道，同時也是南京“高快速路系統”中繞城公路的重要組成部分。大橋主橋長4.134公里，通車后從河西到江北只需10分鐘，將推動長江經濟帶發展，完善國家干線公路和長江下游地區過江通道布局，支持南京江北新區建設，緩解過江交通壓力。

　　“這么大的工地，怎么干活的工人這么少？”在南京五橋項目施工現場，前來參觀的“一帶一路”政策與敘利亞重建研修班的客人提出了疑問。

　　“這主要得益于我們裝配化的施工工藝。”中交二航局南京五橋項目負責人種愛秀向客人們給出了答案。

　　原來，在建設初期，除了如何將大橋高質量、高標準的建成。如何在建設中減少對原有通航的影響？如何在繁忙的主航道施工快速又安全？也是項目部考慮的問題。

　　根據設計要求，南京五橋索塔是外鋼殼內混凝土的新型組合結構，針對這一特點，項目部經過反復研究，聯想到房屋的裝配化施工，便決定將鋼殼及鋼殼內附筋采用工廠化預制，再水路運到橋位，在現場進行鋼殼起吊精確調位、焊接以及豎向主筋連接，實現橋梁索塔的裝配化的施工作業，最后進行混凝土澆筑及蓄水養護。這種施工工藝，在世界屬于首次。

　　南京五橋為中央雙索面三塔組合梁斜拉橋，最高主塔高達175.4米，相當于50層樓的高度。如果采用傳統施工工藝，則需要模板工、鋼筋工、混凝土工等多工種作業人員約100人高強度作業10個月左右才能完成。

　　而索塔采用裝配化施工工藝，鋼殼可兼作混凝土模板，省去了大型爬模設備。“我們30多個不同工種的作業工人在同樣的時間內，就完成了北塔和中塔兩座索塔的施工任務。”項目負責人種愛秀介紹說。

　　不僅是索塔，南京五橋主橋和引橋也均采用了預制拼裝結構，裝配化施工比例接近80%。不僅組合梁和節段梁是在工廠內預制生產，包括索塔的鋼殼也是由工廠生產，施工現場只需進行模塊化安裝。這樣不僅能提高施工效率、節省了勞動力，還能有效減少現場作業時間和航道的占用時間，保障了航運能力，減小了安全風險。

　　每根鋼筋精準定位先得“庖丁解牛”

　　“BIM”為模板定規矩

　　新工藝、新技術的研發，永遠都不是一蹴而就的。這次五橋的裝配化施工也一樣，需要克服種種難題。

　　“索塔鋼殼內這么多鋼筋，平面圖紙上難以直觀地反映鋼筋的空間關系，怎樣才能實現與預埋鋼筋的精準定位？”中交二航局南京五橋項目總工康學云反復思索著首節索塔鋼殼安裝的問題。

　　根據設計，南京五橋首節索塔鋼殼重達180.8噸，是整座索塔最重也是最關鍵的一個節段，鋼殼內光豎向主筋就有1036根，其預留預埋及吊裝精度是保證整個塔柱安裝精度的基礎。如何將這個龐然大物精準吊裝，是項目技術團隊亟需解決的難題。

　　為了這個，康學云與團隊進行了大量的技術攻關，決定利用BIM技術對鋼殼進行“庖丁解牛”。為了精準定位，他們將現有高精度的索塔首節鋼殼BIM模型從不同標高處刨開，得到不同標高處的鋼筋空間位置，再與承臺預埋鋼筋進行比對，制作定位框，由定位框的高精度來保證承臺內預埋的首節鋼殼鋼筋的安裝精度。

　　“定位框就像給預埋鋼筋定的規矩、設的范圍。”康學云說。

　　與此同時，項目部還利用BIM對索塔起始節段定位預埋件與承臺、塔座及塔柱預埋鋼筋進行碰撞分析，最終實現首節鋼殼的順利安裝。

　　經檢測中交二航局南京五橋項目已完工程質量全部合格，索塔成塔垂直度達1/12000，遠高于設計圖紙和規范規定的1/3000的要求。

　　除了利用BIM實現預制拼裝施工方案的預判，解決構件在現場施工過程中的精確安裝與連接等難題。BIM技術還為項目信息化建設起到了關鍵作用。

　　在施工中，南京五橋項目研發了基于BIM技術的建養全過程信息管理平臺，讓施工組織、開工報告、工序報驗到工程驗收全過程資料檔案實現數字化管理，提升了工程程序管理效率。

　　同時，還依托BIM信息技術，在組合梁懸臂端安裝了GPS+氣象站綜合監測系統，實時監測橋區風力、風速、溫度、以及大橋懸臂端擺幅、擺動頻率等信息，給橋梁工程師提供數據參考，確保橋梁結構安全。并利用BIM信息技術，實現安全生產常態化監管，保障項目安全生產。

　　像發饅頭一樣“發”混凝土

　　新工藝讓鋼混更緊密

　　解決了一個難題，新的難題又接踵而至——如何讓鋼殼與混凝土嚴絲合縫地貼合，成了中交二航局建設者最重要的考驗。

　　工欲善其事，必先利其器。中交二航局南京五橋項目部在索塔正式施工之前，先搭設了“試驗臺”。在與設計單位、鋼殼制造單位充分溝通和協調后，選取了邊塔BT22、BT23兩個節段，開展索塔施工足尺模型試驗研究，探索混凝土澆筑新工藝的道路。

　　一般而言，澆筑后的混凝土在凝固階段會因脫水等原因，造成一定程度的收縮，收縮會導致鋼殼與混凝土之間形成一定的間隙，從而影響工程品質。

　　為此，項目部通過足尺模型試驗，在混凝土中加入凝膠、硫鋁酸鈣-氧化鈣膨脹劑等材料，讓混凝土有了微膨脹的性能，補償收縮的部分。“就像發饅頭一樣。”項目總工康學云說。

　　當然，配合比的調控只是第一步，每節鋼殼內鋼筋、預埋件密密麻麻，復雜異常的鋼殼結構給混凝土澆筑和養護提出了很高的要求。索塔混凝土澆筑采用7 m³的吊罐布料，人工振搗，鋼殼內外壁板水平拉筋豎向布置，給人工振搗預留空間富裕的上下通道，可有效保證索塔混凝土振搗密實。鋼殼內還裝有溫度、應變兩種電子檢測裝置，便于實時監控混凝土溫度和主塔形變量。此外，混凝土養護采用頂端蓄水與側面保溫相結合的工藝，確保大體積混凝土養護效果。

　　2019年7月10日，中國公路學會在南京主持召開了“鋼殼-混凝土組合索塔關鍵技術”項目成果評價會，與會專家一致認為“該項目創新研究成果達到國際領先水平”。“鋼殼-混凝土組合索塔關鍵技術”也榮獲2019年度中國公路學會科學技術進步特等獎。通訊員田本燦 趙振宇 揚子晚報/紫牛新聞記者石小磊
